5MW三柜式电容型交流变桨系统

5MW三柜式电容型交流变桨系统

系统概述

本系统由3个变桨控制柜组成，每只叶片有独立的变桨驱动系统来完成变桨和安全收桨控制。

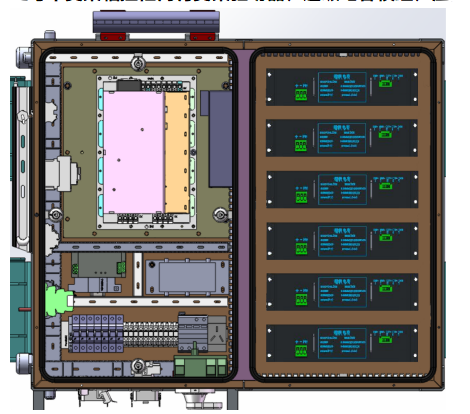

在每个变桨轴控柜内有变桨驱动器、超级电容模组、温控系统、电气控制及保护线路等。

系统主要参数

存储温度：-40°C ~ +65°C

工作温度：-30°C ~ +60°C

海拔高度：0～4000m

防护等级：IP54

振动等级：满足IEC60068-2标准

箱体材料：不锈钢/碳钢

符合GB/T 32077-2015、GB/T 36994-2018、GB/T 36995-2018等风电标准

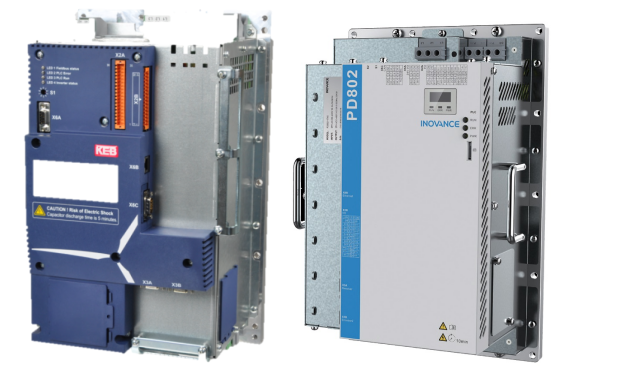

采用KEB/汇川等变桨专用交流伺服驱动器

驱动器参数：

额定输出电流：52A

短时过载能力：200%，3S；150%，150S

运行环境温度：-40°C ~ +60°C

输入信号类型：DI/AI/PT100/Resolver/SSI

通讯接口类型：CANOPEN总线接口

内部集成功能：PLC控制器、充放电管理、制动器管理、DC24V电源供电输出

驱动器特点：

具备极宽的温度适应范围和抗振特性

紧凑型设计，驱动器具备强大的集成式智能控制功能，节省了PLC、开关电源、充电器、电压监测模块等器件

集成超级电容充电器，具备安全稳定的充/放电管理和后备电源监测功能

充电电流和电压可设置，最大充电电压可达驱动器直流母线电压，最大充电电流5A

散热风扇方向可调整，灵活适应不同安装方向

采用KEB/汇川/菲仕等变桨专用交流伺服变桨电机

电机参数：

电机类型：交流永磁同步电机

额定功率：15.7KW

防护等级：IP65

温度检测：KTY84

制动扭矩：300NM

刹车电压：24VDC

位置反馈：旋转变压器

电机特点：

体积小，功率密度大，具有优异的散热能力，无需风扇冷却，提高系统可靠性

高效率，高过载能力，高防护等级，高动态响应

具备失电制动功能，确保在失电状态下完成制动，保证风机的安全

加强型绝缘设计，在极端恶劣的环境条件下也可以长久可靠的使用

采用时代今朝/江海/中车等风电专用超级电容模组

超级电容模组参数：

额定电压：160V

额定容量：10F

运行温度：-40°C ~ +65°C

储存能量：35.5Wh

报警输出：过压、过温
