系统概述

本系统是在原6柜式/7柜式1.5MW~2MW直流变桨系统上进行升级改造而成，我们尽可能维持原有架构和与主控的软硬件接口，以降低改造成本，并减少改造施工时间。最核心的改造内容是将直流变桨电机和驱动器升级为交流驱动系统，变桨控制器升级为新款宽温型PLC，同时将铅酸电池后备电源升级为超级电容。

改造后的变桨系统性能不但可以满足原设计要求，也能满足大叶片改造的设计要求，并且符合GB/T 32077-2015、GB/T 36994-2018、GB/T 36995-2018等最新风电标准对变桨控制系统的规定。

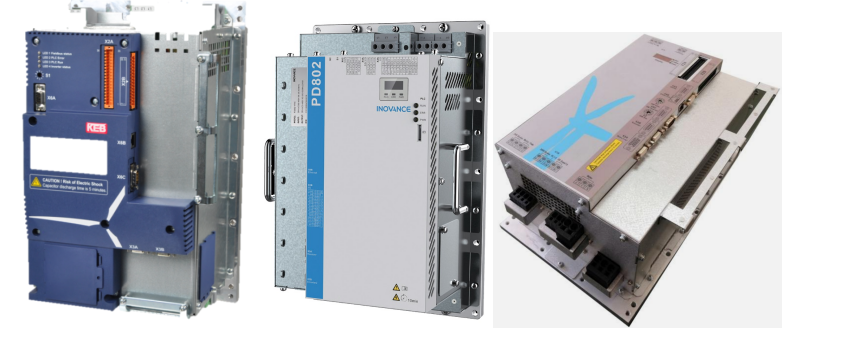

采用KEB/汇川/桂林星辰等变桨专用交流伺服驱动器

额定输出电流：35A

通讯接口类型：CANOPEN总线接口

内部集成功能：PLC控制器、充放电管理、制动器管理、DC24V电源供电输出

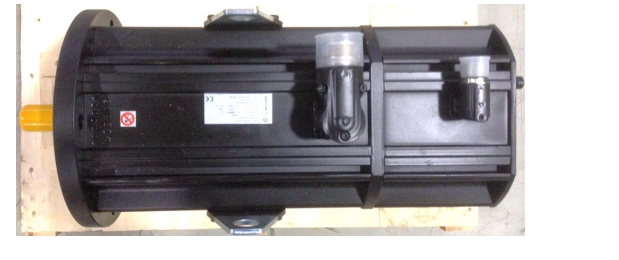

采用KEB/汇川/菲仕等变桨专用交流伺服变桨电机

电机类型：交流永磁同步电机

额定功率：6KW

防护等级：IP65

制动扭矩：100NM

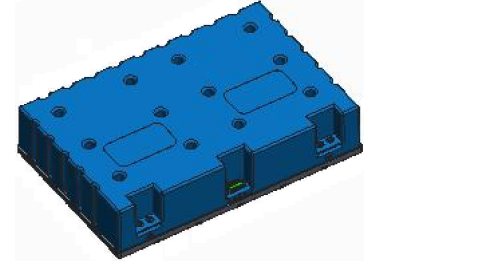

采用时代今朝/江海/中车等风电专用超级电容模组

额定电压：160V

额定容量：6F

运行温度：-40°C ~ +65°C

报警输出：过压、过温、极性反接
